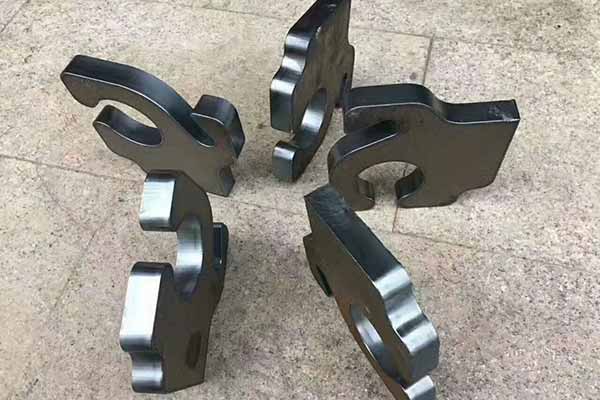

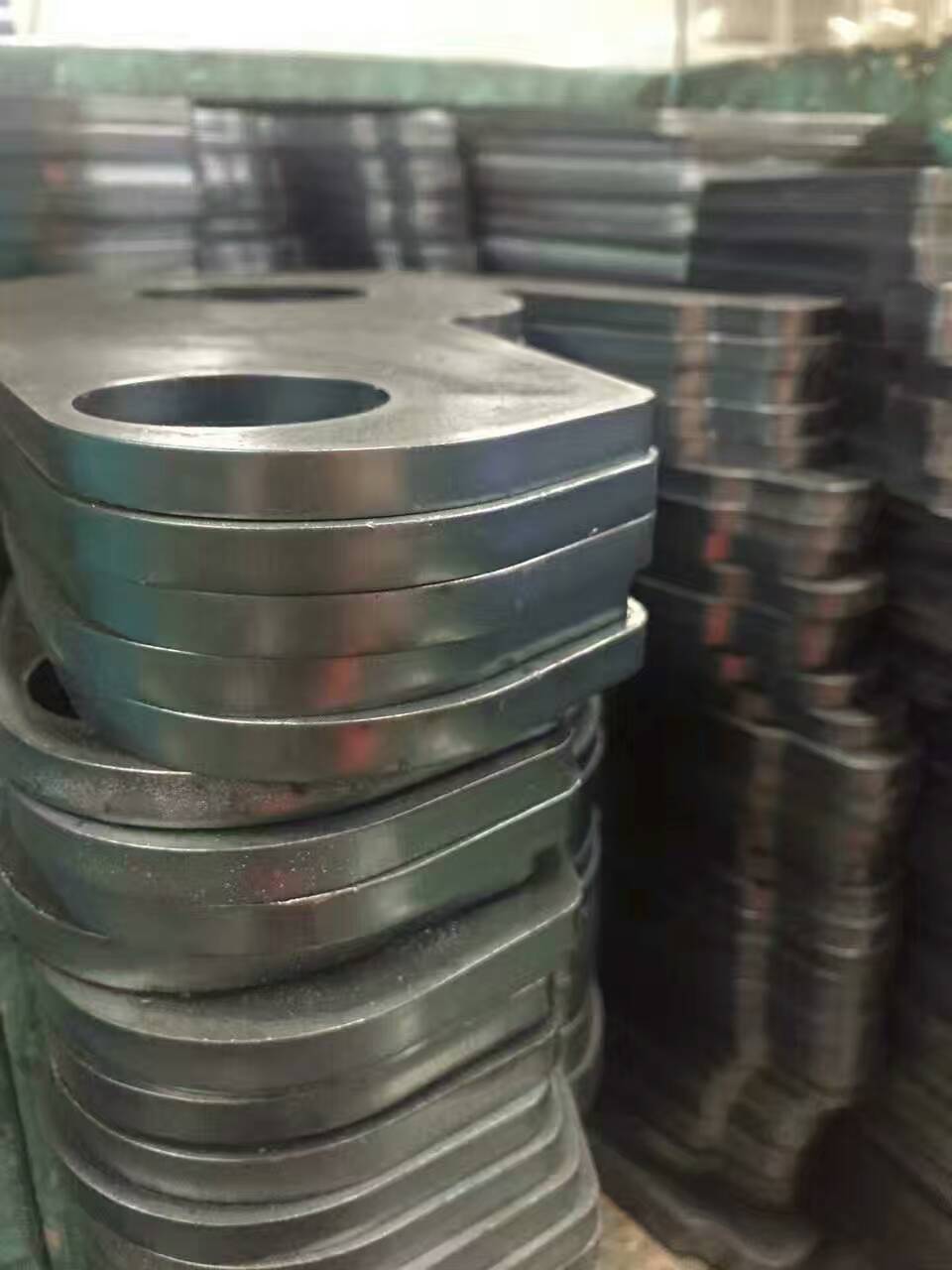

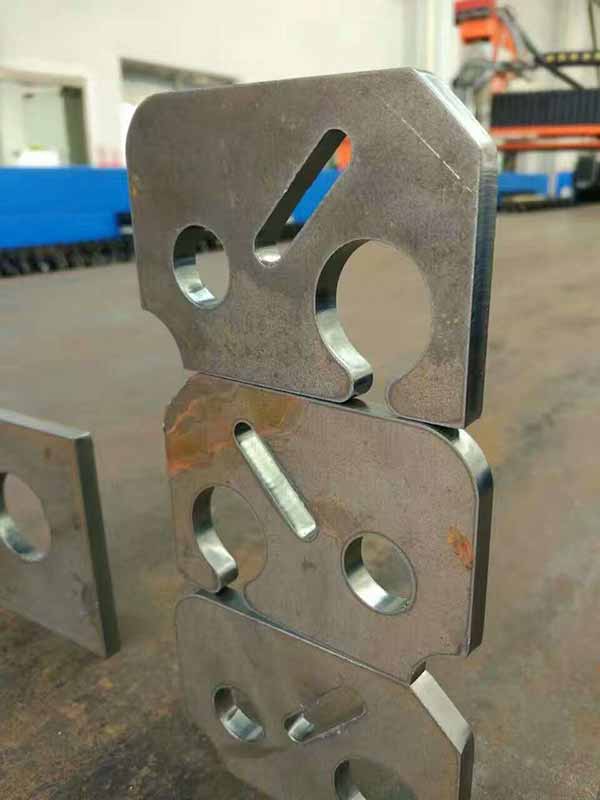

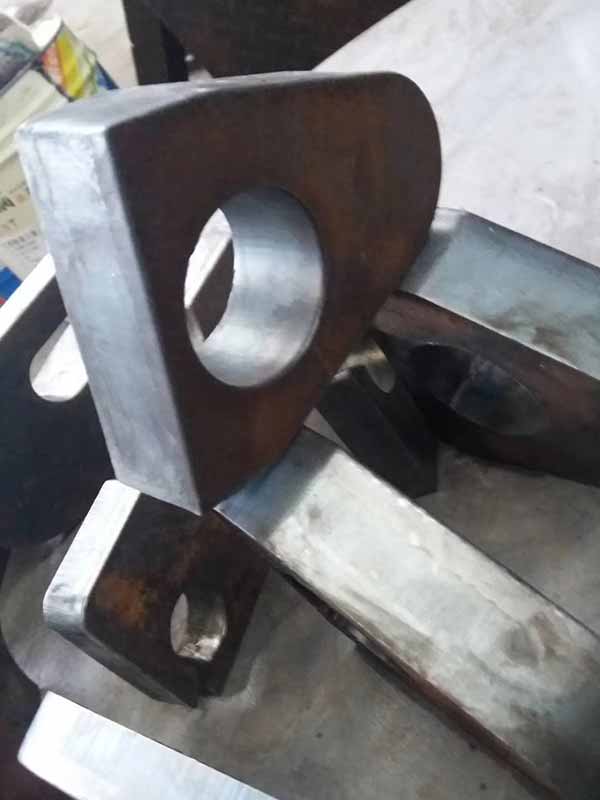

YC-JX系列臺式類激光精細等離子數控切割機是近年來武漢華宇誠數控應眾多客戶的要求，為切割各類薄板零件而設計的又一款旗艦機型。該機型有效切割寬度1-2m左右，有效切割長度2-8米左右，適用于緊湊的加工車間。該機型造形美觀、低重心、運行平穩、表面切割質量好、定位速度快，配合各種數控系統使用。臺式類激光數控精細等離子切割機搭載原裝進口的類激光精細等離子加工系統，對1.5mm以上的碳鋼、不銹鋼、合金鋼、鋁板等金屬板材進行高品質等離子快速加工，也可以針對碳鋼切割銳形小圓孔，切割速度高達4-10m/min，切割表面質量接近高品質激光加工，切割厚度超過激光切割,采購成本和使用成本都遠低于激光加工。該數控切割機機型廣泛應用于機械制造、鈑金加工等行業，深受用戶好評。

功能特點：

   全鋼制經精密加工重型的機架結構，包括下抽風工作臺在內緊湊的結構設計使機器可以整體裝入集裝箱運輸。機器不需要調試和安裝。

   單獨的操作臺擁有不小于15寸工業級（可選觸摸屏）顯示器，機器外形小巧美觀。

   高達24米/每分鐘的運行速度，使機器運行平穩切割坡面細膩。

   精工制作的滾珠絲杠升降吊架堅固耐用。

   燕尾直線導軌使橫向小車運行更加平穩。

   客戶也可以選擇機械氣壓式滾輪式切割頭來滿足薄板切割。

   高速度和高加速度：運動部件全鋁合金結構，包括橫梁車架等，適應高速切割，輕松獲得高的加速度，可以完成銳角切割和小孔切割。

   連同工作臺一并提供，客戶可以選擇抽風工作臺、水床工作臺。

   單獨的操作臺，輕松操作和觀察。

   縱橫向?qū)к壘鶠檫M口直線導軌，是為了適應高速高精度運動。機器精度等級為0.1mm。

功能配置及技術參數

機器主要技術參數(可定制)

規格型號：              YC-JX1530                       YC-JX2040

有效切割寬度：          1550mm                          2050mm

有效切割長度：          3200mm                          4200mm

驅動方式：              雙邊同步

切割工作臺高度：        600mm（水下、下吸）

主機外形寬度：          2050mm                          2550mm

主機外形長度：          4000mm                          5000mm

主機外形高度：          1750mm                          1750mm

空程速度：              2400m/min

主機總功率：            2.0KW(僅為主機功率，等離子功率由客戶選擇的等離子型號決定）

輸入電壓：              單相220V/50Hz

主機總重量：            1750kg                           2250kg

機器制造標準

機器精度標準：        JB/T 5012-2011(eqv ISO8206-1991) 《坐標式氣割機》

機器切割質量標準：    JB/T 10045.3-1999  《熱切割 氣割質量和尺寸偏差》

                      JB/T 10045.4-1999  《熱切割 等離子弧切割質量和尺寸偏差》

機器基本配置

操作控制臺：          B-Panel配置15寸工業級液晶顯示器

電氣控制柜：          獨立電氣控制集成電路板，IP52級

操作方向：            左操作

縱向能源供給方式：    下置工程拖鏈。

縱橫向?qū)к墸?nbsp;         高精度燕尾直線導軌

驅動伺服系統：        日本松下交流伺服驅動系統

減速機：              日本新寶精密行星減速機

安全保護裝置：　　　　三色警燈、行程限位、總電源開關、急停開關

客戶選項

數控系統：            MicroEDGE Pro ，HYC Smart NC，上海交大F2500

套料軟件：            澳大利亞FastCAM ， 海寶TuboNEST & ProNEST

小孔切割技術：        需選擇自動氣體精細等離子系統和高端套料軟件

輸入方式：            工業鍵盤，可以選擇觸摸屏

工作臺方式：          普通工作臺，水床工作臺，下抽風工作臺

等離子切割系統配置

等離子割炬數量：       可以配置1只等離子割槍。

等離子型號：           可以配置所有型號進口空氣等離子和小功率精細等離子

等離子弧壓調高器：     QHC100AC/Sensor THC內置弧壓調高器，Q150DC/QK-HYD外置弧壓調高器

等離子防碰撞：         HYC接近式防碰撞，磁性防碰撞

周邊設備選項

廢料切割裝置：         便攜式手動等離子切割系統，

煙塵凈化器：           YCDH4T，YCDH8T，YCDH12T

主機電源穩壓器：       3KW/220VAC/HZ50

空氣三級過濾設備：     根據等離子用氣量選擇。

等離子弧壓調高器：     QHC100AC/Sensor THC內置弧壓調高器，Q150DC/QK-HYD外置弧壓調高器

等離子防碰撞：         HYC接近式防碰撞，磁性防碰撞

火焰切割系統配置

火焰割炬數量：         可以選擇1套火焰割槍和升降裝置Q150DC

自動點火裝置：         可以選擇自動點火裝置

火焰切割厚度：         單槍切割厚度6~100mm

割炬高度控制：         可以選擇國產或者進口電容式火焰割槍自動高度控制器

燃氣氣體種類：         丙烷，如果是其他種類氣體應該說明。

周邊設備選項

廢料切割裝置：         便攜式手動等離子切割系統，手持火焰割槍

除塵工作臺：           模塊化排煙除塵工作臺

煙塵凈化器：           YCDH8T，YCDH12T，YCDH18T

主機電源穩壓器：       3KW/220VAC/HZ50

空氣三級過濾設備：     根據等離子用氣量選擇。
